Bản Lề 3D Bogo WD14 – WD15: Cân Chỉnh 3 Chiều Cho Cửa Nhôm Xingfa Hệ 55

Bản Lề 3D Bogo: Một bộ cửa nhôm mở quay đẹp không chỉ cần khung nhôm chắc chắn và kính chất lượng. Để cửa đóng mở thuận tiện, khoảng hở giữa khung và cánh phải được căn chỉnh chính xác ngay từ khi lắp đặt.

Với cửa đi có kích thước lớn hoặc cấu hình 4 cánh, những sai lệch nhỏ tại vị trí bản lề cũng có thể ảnh hưởng đến chuyển động của cánh và độ ăn khớp của bộ khóa.

Bản lề 3D Bogo được phát triển nhằm hỗ trợ giải quyết yêu cầu này. Sản phẩm có cơ cấu tăng chỉnh, sử dụng nhôm đúc nguyên khối và công nghệ hoàn thiện bề mặt Oxidized.

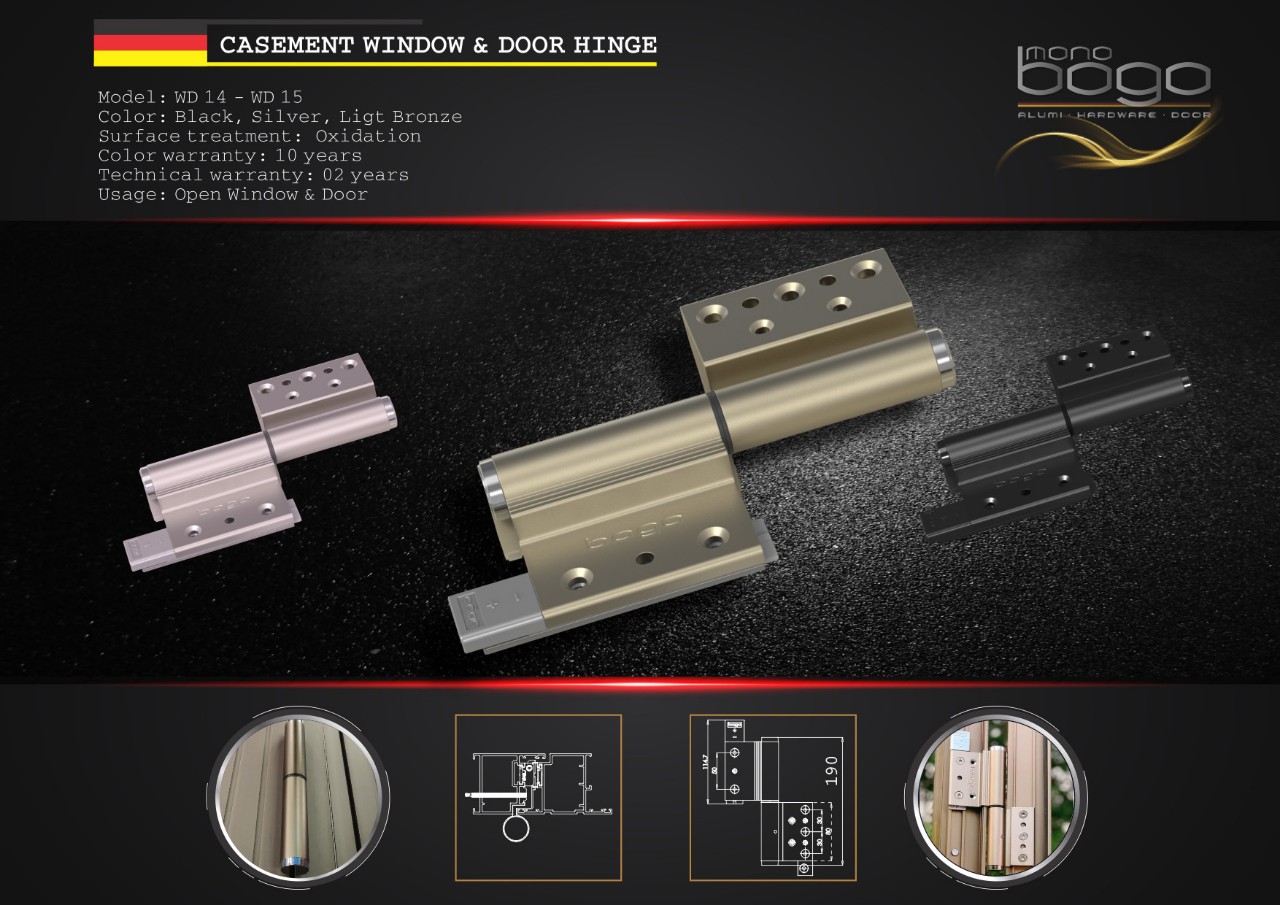

Đặc biệt, hai phiên bản WD15 cánh–khung và WD14 cánh–cánh đáp ứng những vị trí liên kết khác nhau trên hệ cửa nhôm mở quay rãnh K.

1. Bản Lề 3D Bogo WD14 Và WD15 Khác Nhau Ở Đâu?

Điểm đầu tiên cần hiểu khi lựa chọn bản lề là vị trí lắp đặt.

Dù cùng thuộc dòng bản lề 3D cửa nhôm, hai mã WD14 và WD15 không có chức năng liên kết giống nhau.

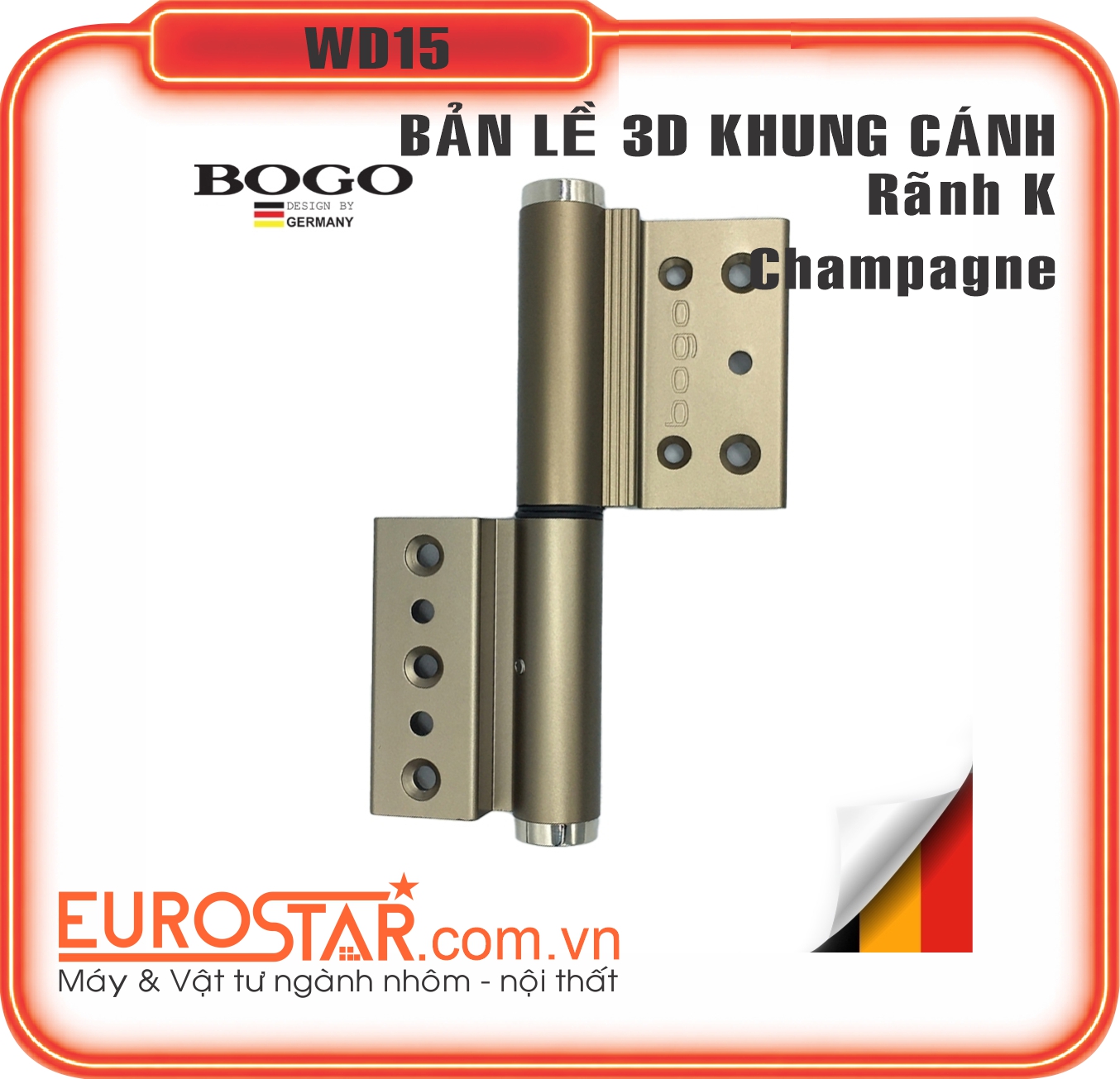

1.1. Bản lề Bogo WD15 – Liên kết cánh với khung bao

Bản lề Bogo WD15 được sử dụng tại vị trí liên kết giữa cánh cửa và khung bao.

Đây là điểm tạo trục xoay để cánh mở quay theo cấu hình thiết kế.

Những nhiệm vụ chính gồm:

• Liên kết: Kết nối cánh cửa với khung bao.
• Chuyển động: Tạo cơ cấu xoay cho cánh.
• Cân chỉnh: Hỗ trợ điều chỉnh vị trí cánh.
• Ổn định: Phối hợp với các bản lề khác để nâng đỡ cánh cửa.

Bản lề cánh–khung cần được lựa chọn theo tải trọng và vị trí bố trí thực tế.

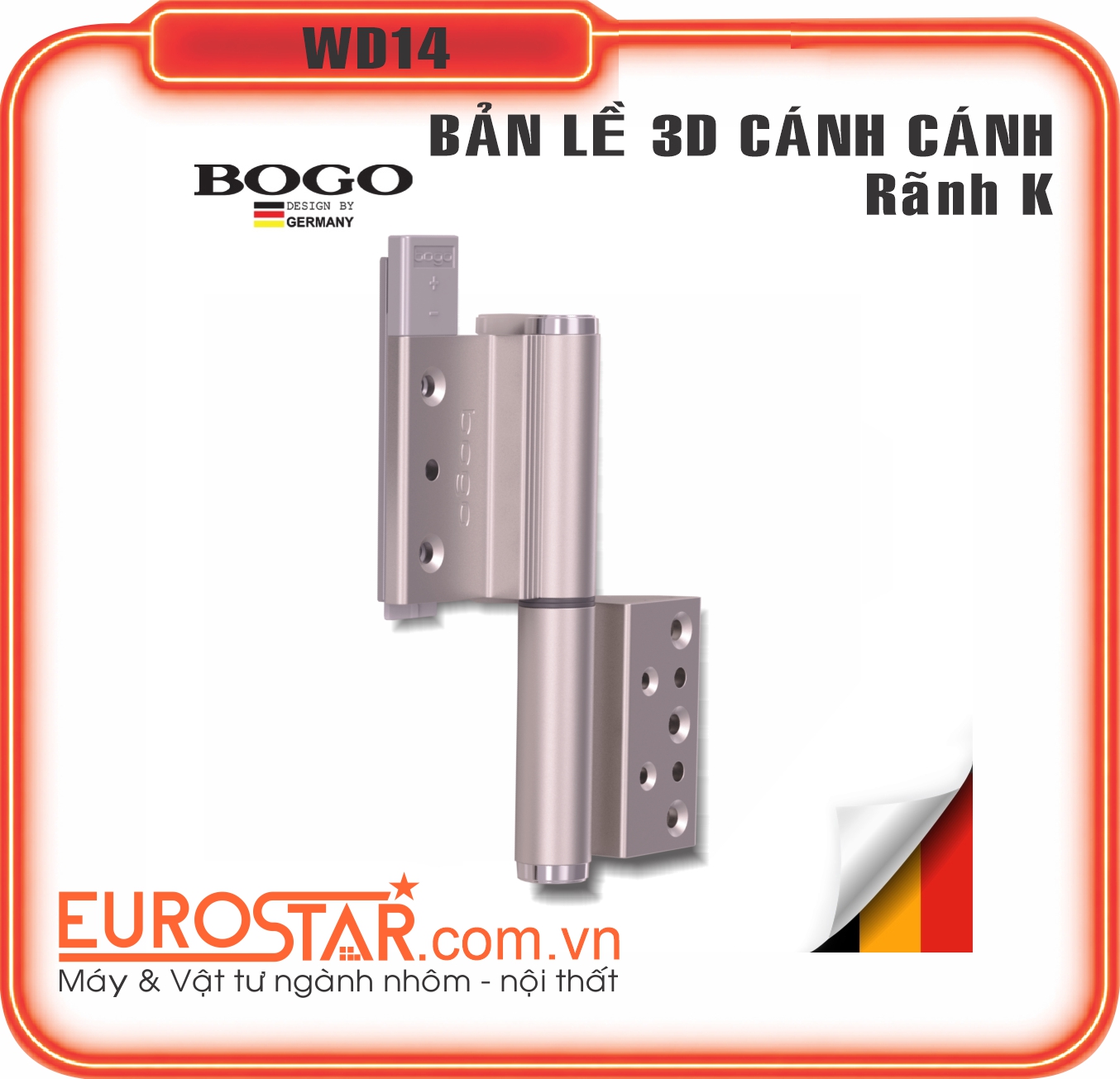

1.2. Bản lề Bogo WD14 – Liên kết giữa hai cánh cửa

Bản lề Bogo WD14 được thiết kế cho vị trí liên kết cánh với cánh.

Sản phẩm thường được sử dụng trong cấu hình cửa đi mở quay 4 cánh có liên kết giữa những cánh tương ứng.

Những lợi ích đáng chú ý:

• Tạo khớp liên kết giữa hai cánh.
• Hỗ trợ chuyển động của cánh liên kết.
• Cho phép cân chỉnh theo cấu tạo bản lề.
• Góp phần duy trì khoảng hở giữa hai cánh.
• Tạo sự đồng bộ trong hệ phụ kiện.

Lưu ý: WD14 không thay thế trực tiếp cho WD15. Khi mua cần xác định chính xác loại liên kết cần sử dụng.

2. Cơ Chế Tăng Chỉnh 3 Chiều Của Bản Lề Cửa Nhôm Bogo

2.1. Bản lề cửa nhôm tăng chỉnh 3 chiều hoạt động như thế nào?

Đặc điểm được quan tâm nhất của bản lề 3D Bogo là khả năng hỗ trợ cân chỉnh theo ba phương.

Các phương điều chỉnh thường được mô tả gồm:

• Chiều cao: Điều chỉnh vị trí cánh theo phương lên hoặc xuống.
• Chiều ngang: Cân chỉnh độ lệch giữa cánh và khung.
• Chiều sâu: Điều chỉnh vị trí cánh theo phương trước hoặc sau trong phạm vi cơ cấu.

Khả năng điều chỉnh này hỗ trợ kỹ thuật viên xử lý những sai lệch nhỏ khi lắp đặt.

Tuy nhiên, biên độ và vị trí vít điều chỉnh cần được xác định bằng bản vẽ kỹ thuật của đúng phiên bản.

2.2. Đệm tăng chỉnh giúp ích gì khi lắp cửa?

Bản lề cửa nhôm có đệm tăng chỉnh được thiết kế để hỗ trợ căn chỉnh vị trí liên kết theo cấu tạo sản phẩm.

Đệm tăng chỉnh có thể giúp:

• Điều chỉnh vị trí lắp trong phạm vi cho phép.
• Hỗ trợ căn chỉnh khe hở.
• Giảm nhu cầu tháo lắp nhiều lần.
• Thuận tiện xử lý sai lệch nhỏ trong quá trình thi công.

Khi điều chỉnh phải dùng đúng loại đệm và tuân thủ hướng dẫn. Không tự ý chèn vật liệu thay thế vì có thể ảnh hưởng đến liên kết chịu lực.

3. Bản Lề 3D Rãnh K Phù Hợp Những Hệ Cửa Nào?

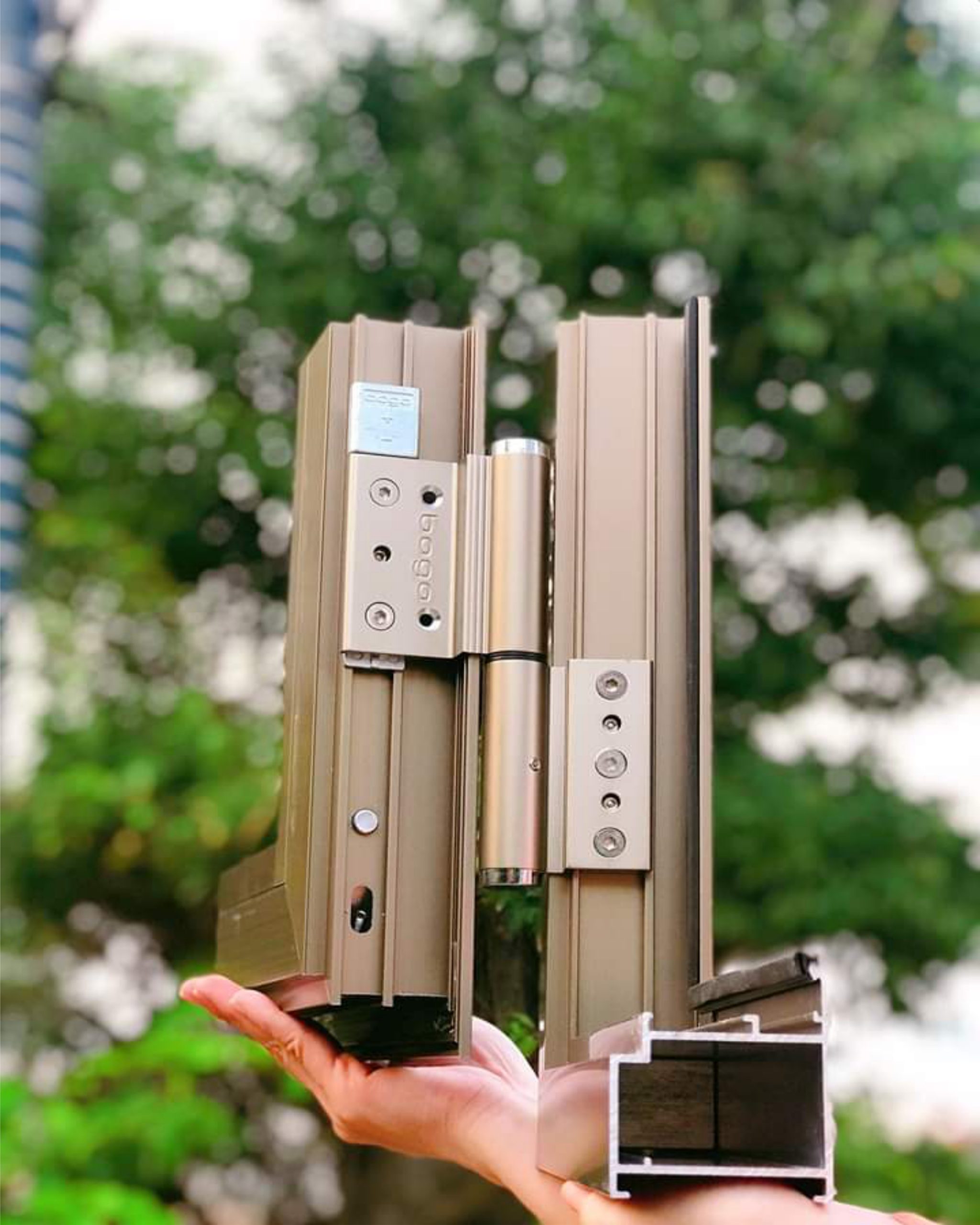

3.1. Bản lề 3D Xingfa hệ 55

Bản lề 3D Xingfa thuộc nhóm phụ kiện được sử dụng trên cửa nhôm mở quay có cấu tạo rãnh K tương thích.

Đối với các hệ 55, phụ kiện cần đáp ứng đúng kích thước liên kết giữa bản lề và thanh nhôm.

Khi lựa chọn nên kiểm tra:

• Tiết diện khung bao.
• Kích thước đố cánh.
• Cấu tạo rãnh phụ kiện.
• Vị trí lỗ bắt vít.
• Hướng mở cửa.
• Khối lượng cánh.

Không nên mặc định mọi thanh nhôm hệ 55 đều sử dụng cùng một mã bản lề.

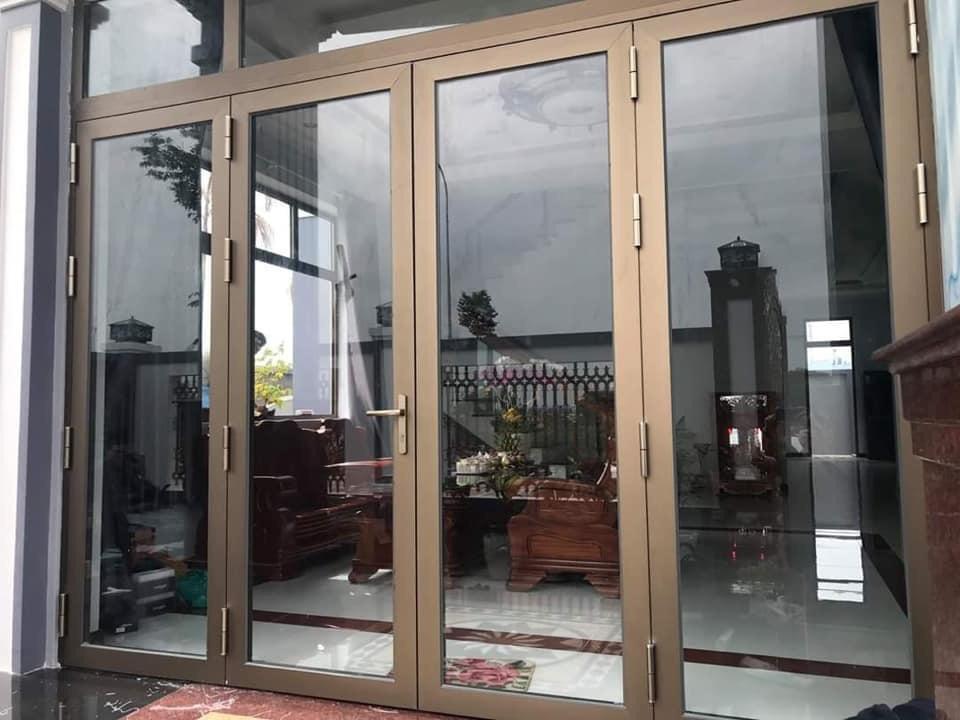

3.2. Bản lề cửa đi mở quay cho cửa 1, 2 và 4 cánh

Tùy cấu hình cửa, vị trí sử dụng WD14 và WD15 cũng khác nhau.

Đối với bản lề cửa nhôm 4 cánh, không nên tự xác định số lượng chỉ dựa vào số cánh.

Việc bố trí phải căn cứ kích thước, tải trọng và sơ đồ lắp đặt được nhà sản xuất khuyến nghị.

4. Nhôm Đúc Nguyên Khối Và Trục Inox 304 Có Vai Trò Gì?

4.1. Thân bản lề nhôm đúc nguyên khối

Bản lề nhôm đúc nguyên khối Bogo được chế tạo theo phương pháp đúc hợp kim nhôm.

Đây là phương pháp phù hợp với các chi tiết cần hình dạng liên kết cơ khí và độ hoàn thiện thẩm mỹ.

Những ưu điểm đáng chú ý:

• Phần thân có kết cấu liền mạch.
• Thuận tiện gia công các vị trí lắp ghép.
• Trọng lượng vật liệu tương đối nhẹ.
• Dễ hoàn thiện với nhiều màu sắc.
• Phù hợp thiết kế phụ kiện cửa nhôm hiện đại.

Chất lượng chịu lực thực tế phụ thuộc vào vật liệu, cấu tạo bản lề và phương án lắp đặt.

4.2. Trục bản lề Inox 304

Một số tài liệu phân phối giới thiệu bản lề trục Inox 304 đối với dòng WD14 và WD15.

Inox 304 có khả năng chống ăn mòn trong nhiều môi trường sử dụng thông thường.

Việc sử dụng vật liệu phù hợp ở trục và các chi tiết liên kết giúp duy trì điều kiện vận hành của khớp xoay.

Tuy nhiên, khả năng chống mài mòn còn phụ thuộc vào kết cấu tiếp xúc và quá trình bảo dưỡng, không chỉ riêng vật liệu trục.

5. Công Nghệ Oxidized Và Độ Bền Màu Của Bản Lề Bogo

5.1. Công nghệ xử lý bề mặt có những lợi ích gì?

Phụ kiện bản lề cửa nhôm Bogo sử dụng công nghệ hoàn thiện Oxidized kết hợp lớp bảo vệ bề mặt.

Phương pháp này hỗ trợ:

• Hạn chế oxy hóa trong điều kiện thông thường.
• Duy trì màu sắc khi được sử dụng đúng cách.
• Tạo bề mặt đồng đều và thẩm mỹ.
• Thuận tiện vệ sinh định kỳ.
• Cải thiện khả năng chống ăn mòn.

Tuy nhiên, lớp bảo vệ không có khả năng chống mọi dạng trầy xước hoặc ăn mòn.

5.2. Bản lề 3D màu Champagne và các màu hoàn thiện khác

Dòng bản lề 3D Bogo được giới thiệu với các màu phổ biến như Champagne, bạc và đen. Một số danh mục còn có màu ghi hồng.

Đặc điểm phối màu:

• Champagne: Tạo điểm nhấn ấm áp, phù hợp cửa nhôm sang trọng.
• Bạc: Thanh lịch, dễ kết hợp với khung nhôm sáng màu.

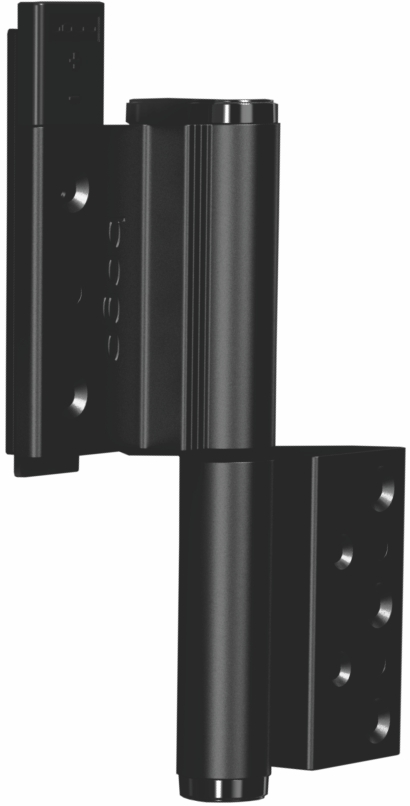

• Đen: Hiện đại, phù hợp khung đen hoặc xám.
• Ghi hồng: Lựa chọn theo phiên bản và màu sản phẩm thực tế.

Khi chọn bản lề 3D màu Champagne, nên phối cùng tay nắm và bộ khóa có tông màu tương ứng.

6. Cách Chỉnh Bản Lề 3D Bogo Khi Cửa Có Dấu Hiệu Lệch

6.1. Kiểm tra trước khi điều chỉnh

Cách chỉnh bản lề 3D Bogo cần dựa vào cấu tạo thực tế và hướng dẫn kỹ thuật.

Trước khi thao tác, nên xác định:

• Cánh cửa có bị cạ khung không.
• Khe hở giữa cánh và khung có đồng đều không.
• Bộ khóa có ăn khớp đúng vị trí không.
• Các vít cố định có bị lỏng không.
• Vị trí cánh cần điều chỉnh theo phương nào.

Không nên xoay thử các vít trên bản lề khi chưa biết chức năng.

6.2. Những nguyên tắc cần tuân thủ

Khi tiến hành cân chỉnh:

• Đỡ cánh cửa an toàn trước khi thao tác.
• Sử dụng đúng dụng cụ.
• Điều chỉnh trong phạm vi nhà sản xuất cho phép.
• Kiểm tra vận hành sau từng bước.
• Không nới lỏng toàn bộ các điểm liên kết cùng lúc.
• Siết chặt lại các vị trí cần cố định.

Đối với cửa lớn hoặc cánh kính nặng, nên sử dụng đội ngũ kỹ thuật có kinh nghiệm.

Bản Lề 3D Bogo Và Bản Lề 4D Khác Nhau Như Thế Nào?

Cả hai dòng đều được sử dụng cho cửa nhôm theo cấu hình tương thích.

Không nên đánh giá bản lề 4D luôn tốt hơn bản lề 3D chỉ dựa trên tên gọi.

Yếu tố quan trọng nhất vẫn là sự tương thích với cửa và yêu cầu kỹ thuật.
